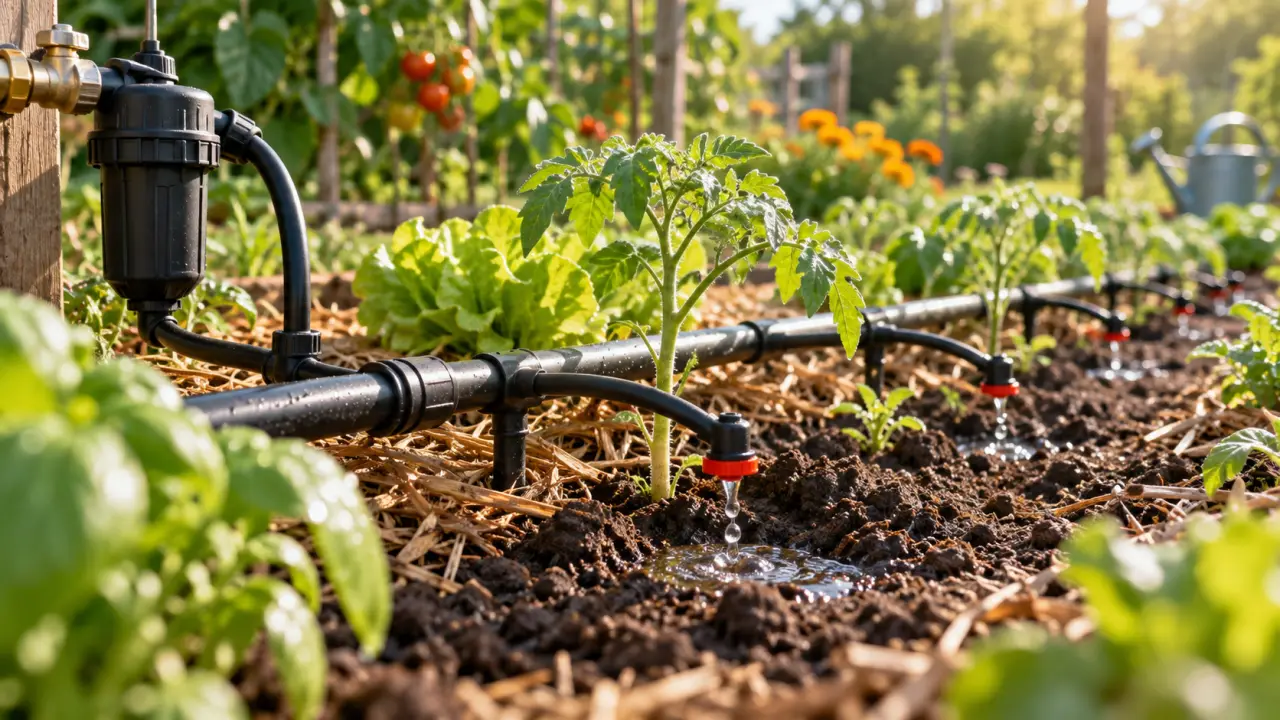

Schéma d'arrosage goutte à goutte : concevoir un réseau efficace et durable
Concevoir un réseau d’arrosage goutte à goutte demande de la méthode. Avant d'acheter le moindre raccord, la réalisation d'un schéma précis est l'étape indispensable pour éviter les erreurs de dimensionnement, comme un débit insuffisant ou une pression mal répartie. Ce guide vous accompagne dans la planification de votre installation, du tracé du plan à la mise en place de l'automatisation.
Étape 1 : dessiner le plan de votre espace à l'échelle
La première phase consiste à reporter vos idées sur papier. Utilisez une feuille millimétrée ou un logiciel de dessin pour représenter votre potager, vos massifs ou vos jardinières. Identifiez précisément les zones de culture et regroupez les végétaux selon leurs besoins en eau : les légumes gourmands ne nécessitent pas la même fréquence d'arrosage que des plantes aromatiques ou des arbustes.
Tracez ensuite le cheminement de votre tuyau principal, appelé ligne maîtresse, ainsi que les dérivations vers chaque pied. La simplicité est votre meilleure alliée : un réseau linéaire est toujours plus facile à entretenir qu'un maillage complexe. Positionnez également votre point d'eau, qu'il s'agisse d'un robinet extérieur ou d'une cuve de récupération, car c'est lui qui détermine la puissance disponible pour tout le système.
Étape 2 : choisir le type de goutteurs et leur emplacement
Le succès de votre irrigation repose sur la sélection des émetteurs. On distingue deux familles principales : les goutteurs intégrés, déjà fixés à l'intérieur du tuyau à intervalles réguliers (20, 30 ou 50 cm), parfaits pour les haies ou les rangées potagères, et les goutteurs rapportés, que vous insérez vous-même dans le tuyau à l'aide d'une perforeuse pour une flexibilité totale sur des plantations irrégulières.
Le choix technologique est tout aussi déterminant :
- Goutteurs autocompensants : Indispensables sur les terrains en pente ou pour les longs circuits, ils garantissent un débit constant quel que soit le niveau de pression.
- Goutteurs turbulents : Plus économiques, ils conviennent aux terrains plats et aux petites surfaces où la pression reste homogène.
Le choix rigoureux de vos goutteurs permet de cibler la ressource hydrique directement au niveau racinaire. Cette concentration évite la dispersion inutile de l'eau sur les zones non productives, réduisant ainsi l'évaporation et limitant le développement des adventices entre vos plants.
Étape 3 : calculer le débit total et choisir le diamètre du tuyau
Pour que votre schéma fonctionne, le débit total de vos goutteurs ne doit jamais dépasser le débit disponible à votre robinet. Calculez ce débit en multipliant le nombre de goutteurs par leur débit unitaire (exprimé en L/h). Par exemple, 50 goutteurs de 2 L/h consomment 100 L/h. Si votre robinet fournit 800 L/h, votre installation est correctement dimensionnée.
Le diamètre du tuyau doit être adapté à la longueur du circuit et au débit transporté :
| Diamètre du tuyau | Débit max transportable | Usage recommandé |
|---|---|---|
| 4,6 mm | Jusqu'à 150 L/h | Micro-tubes, très courtes distances |
| 13 mm | Jusqu'à 600 L/h | Circuits moyens, potagers standards |
| 16 mm | Jusqu'à 800 L/h | Lignes principales, jardins de taille moyenne |
| 20 mm | Jusqu'à 1500 L/h | Grands jardins, lignes de grande longueur |
Si votre circuit dépasse 50 mètres, il est impératif de sectoriser votre installation ou de passer à un diamètre supérieur pour éviter les chutes de pression en fin de ligne.
Étape 4 : pression et automatisation du réseau
La pression optimale pour un système goutte à goutte se situe entre 1 et 2,5 bars. Un robinet standard délivre souvent 3 bars ou plus, ce qui peut endommager les raccords ou faire sauter les goutteurs. L'installation d'un réducteur de pression en tête de réseau est donc indispensable pour stabiliser le débit.

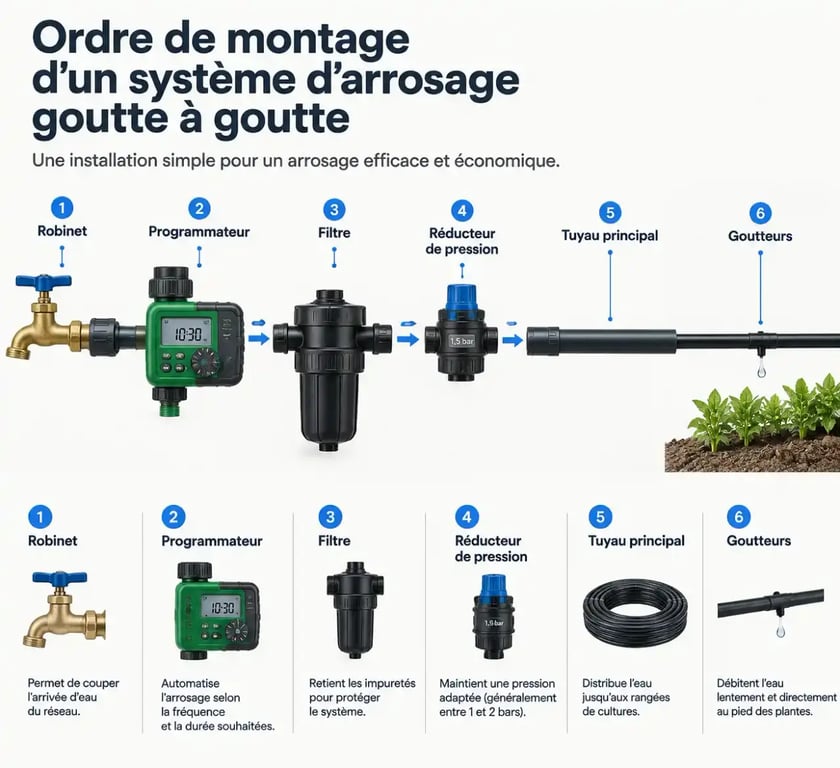

Pour automatiser, le montage de votre tête de réseau doit respecter cet ordre strict :
- Programmateur (à piles ou secteur)
- Filtre à eau (pour éviter le colmatage par le calcaire)
- Réducteur de pression
- Raccord de départ vers le tuyau principal
Si vous possédez plusieurs zones, comme un potager et des fleurs, utilisez un programmateur multivoie associé à des électrovannes. Cela permet de gérer des besoins en eau différenciés sans modifier manuellement les réglages de chaque goutteur.
Exemple concret : dimensionner un potager type
Imaginons un potager de 10 mètres de long avec deux rangées de légumes. Vous installez 40 goutteurs de 2 L/h. Votre débit total est de 80 L/h. Avec un tuyau de 13 mm, vous disposez d'une marge de sécurité confortable. En installant un programmateur, vous pouvez régler un arrosage de 15 minutes chaque matin en été. Ce schéma, basé sur 80 L/h et une pression régulée à 1,5 bar, assure une autonomie totale et une économie d'eau pouvant atteindre 70 % par rapport à un arrosage manuel au jet.
Questions fréquentes sur le dimensionnement
Est-il nécessaire d'enterrer les tuyaux ?
Il n'est pas obligatoire d'enterrer les tuyaux, mais c'est recommandé pour l'esthétique et pour protéger le matériel des UV. Si vous choisissez cette option, utilisez des tuyaux de type PEHD, plus résistants, et marquez le tracé sur votre schéma pour éviter de sectionner une conduite lors du bêchage.
Comment gérer l'arrosage avec une cuve d'eau de pluie ?
L'eau de pluie fonctionne par gravité. Si votre cuve est posée au sol, la pression sera insuffisante pour faire fonctionner des goutteurs classiques, qui nécessitent 1 bar minimum. Il est alors nécessaire d'installer une pompe de surface ou de surélever votre cuve d'au moins 10 mètres pour créer une pression naturelle suffisante.
Pourquoi mes goutteurs se bouchent-ils ?
Le colmatage est souvent dû aux impuretés dans l'eau ou au calcaire. L'installation d'un filtre en tête de réseau est la seule solution préventive efficace. En cas d'eau très calcaire, un détartrant doux peut être injecté ponctuellement dans le réseau pour nettoyer les émetteurs.
